Em sistemas de armazenamento de energia fotovoltaica, as baterias de lítio não podem ser carregadas diretamente por painéis solares, pela rede ou por geradores porque essas fontes de energia normalmente fornecem tensão e corrente flutuantes que podem não ser adequadas para o carregamento da bateria. Aqui está o porquê:
Problemas de correspondência de tensão e corrente
Painéis solares: Os painéis solares produzem DC (corrente contínua) que flutua com a intensidade da luz solar, a temperatura e as características do painel. Isso torna difícil combinar as variações de tensão e corrente com as necessidades específicas de carregamento das baterias de lítio, podendo levar a sobrecarga, subcarga ou danos à bateria. Portanto, os painéis solares requerem um controlador de carga ou inversor para regular a tensão e a corrente para carregar a bateria.
A rede: A rede fornece CA (corrente alternada), enquanto as baterias de lítio normalmente requerem CC. Directly connecting the grid to a battery could lead to inefficiency or damage. Para resolver isso, são utilizados inversores para converter CA em CC, possibilitando o carregamento adequado da bateria.
Geradores: Assim como a rede, os geradores também produzem CA, que pode flutuar, especialmente com variações de carga. Portanto, os geradores precisam ser equipados com um retificador para converter CA em CC estável antes de carregar uma bateria de lítio.
A necessidade de gerenciamento de cobrança
Processo de carregamento: As baterias de lítio requerem protocolos de carregamento precisos, incluindo métodos de carregamento de corrente constante (CC) e tensão constante (CV), para garantir segurança e longevidade. Sobrecarga, superaquecimento ou carga insuficiente podem causar danos à bateria.
Controladores de carga: Esses dispositivos garantem que a corrente e a tensão de carga sejam mantidas dentro de limites seguros, evitando sobrecarga ou descarga profunda e prolongando a vida útil da bateria.
Sistemas de gerenciamento de bateria (BMS): O BMS monitora a integridade da bateria, incluindo tensão, temperatura e estado de carga (SOC), garantindo que a bateria opere com segurança e eficiência durante o carregamento.
Preocupações de segurança A conexão direta de painéis solares, da rede ou de geradores a baterias de lítio pode resultar em vários riscos de segurança:
Sobrecarga: Corrente ou tensão excessiva pode danificar a estrutura interna da bateria, podendo causar incêndios ou explosões.
Descarga Profunda: Corrente de carga insuficiente pode levar à subcarga, o que pode reduzir a vida útil da bateria.
Danos à bateria: Sem regulação adequada de tensão e corrente, a estrutura química da bateria pode ser comprometida, levando à falha completa.
Eficiência e Estabilidade Equipamentos de carregamento especializados, como inversores, controladores de carregamento e BMS, não apenas protegem a bateria, mas também melhoram a eficiência do carregamento. Esses dispositivos garantem que a energia gerada pelos painéis solares seja armazenada de forma eficiente na bateria.
MPPT (Maximum Power Point Tracking): Esta tecnologia otimiza o desempenho dos painéis solares, ajustando o carregamento para atingir a maior eficiência possível.
Corrente CC Estável: Tanto a rede quanto os geradores requerem conversão para CC estável para evitar flutuações que podem danificar a bateria.
Baterias de armazenamento de energia, como as usadas em sistemas solares, normalmente são carregadas com equipamentos especializados. Aqui estão os principais tipos:
Inversores solares: O dispositivo principal em um sistema de energia solar, ele converte a energia CC gerada pelos painéis solares em CA. Muitos inversores fotovoltaicos vêm com funções integradas de gerenciamento de carga, permitindo a conversão e armazenamento de energia solar na bateria de armazenamento de energia.
Controladores de carga: Esses dispositivos regulam a tensão e a corrente entre os painéis solares e as baterias de armazenamento de energia, garantindo que a bateria seja carregada na taxa correta. Eles são essenciais para evitar sobrecarga ou subcarga, o que pode reduzir a vida útil da bateria. Os controladores de carga costumam ser de dois tipos: MPPT e PWM.
Inversores Híbridos: Esses inversores gerenciam o fluxo de energia entre a rede, os painéis solares e as baterias de armazenamento. Os inversores híbridos podem alternar perfeitamente entre fontes de energia, garantindo que a bateria de armazenamento seja carregada de maneira ideal quando o sol está brilhando e que a rede seja usada quando necessário.
Num sistema de armazenamento de energia solar, as baterias de lítio são carregadas através de inversores que se comunicam com o Sistema de Gerenciamento de Bateria (BMS). Esta interação garante que o carregamento seja seguro, eficiente e adaptado às necessidades da bateria.
Comunicação do inversor e da bateria
Os sistemas modernos permitem a comunicação entre o BMS e o inversor através de protocolos como RS485 ou CAN. Isso garante que o SOC (estado de carga), a tensão e a temperatura da bateria sejam monitorados e ajustados para um carregamento ideal.
O inversor consulta o BMS para determinar o estado da bateria e, com base nas informações, ajusta a corrente e a tensão de carga, reduzindo o risco de sobrecarga ou superaquecimento.
Processo de carregamento do inversor com comunicação
O inversor primeiro coleta dados do BMS sobre a tensão atual da bateria e SOC.
Ele ajusta a corrente de carga e mantém um modo de tensão constante conforme a bateria se aproxima da carga total.
O controle da temperatura também é crucial e, se a bateria ficar muito quente, o BMS alertará o inversor para reduzir a corrente de carga para evitar superaquecimento.
Sem comunicação: riscos e desvantagens Se o inversor e o BMS não se comunicarem, o inversor deverá contar com parâmetros de carregamento predefinidos. Isto pode levar à ineficiência ou a riscos como sobrecarga ou subcarga:
O inversor não conseguiria ajustar sua estratégia de carregamento com base nos dados da bateria em tempo real.
Sem dados de temperatura do BMS, o inversor poderá continuar a carregar mesmo se a bateria sobreaquecer, correndo o risco de danos.

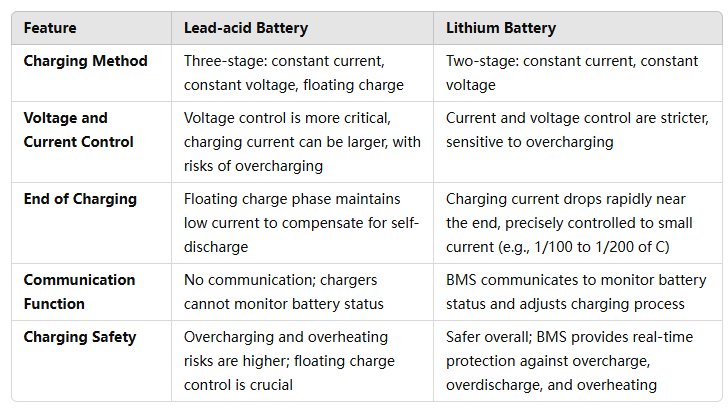

As baterias de lítio e chumbo-ácido têm estratégias de carregamento fundamentalmente diferentes devido às suas características diferentes.
Processo de carregamento:
Baterias de chumbo-ácido: normalmente usam um processo de carregamento de três estágios:
Corrente Constante (carregamento com corrente fixa),
Tensão Constante (carregamento com tensão fixa, onde a corrente diminui),
Flutuação (mantendo a tensão em um nível mais baixo para neutralizar a autodescarga).
Baterias de lítio: Use um processo de carregamento em dois estágios, envolvendo:
Corrente Constante (CC): Uma corrente fixa até que a tensão da bateria atinja seu limite.
Tensão Constante (CV): Quando o limite de tensão é atingido, a corrente cai quando a bateria atinge carga total.
Controle de tensão e corrente:
Chumbo-ácido: Requer gerenciamento cuidadoso da tensão, pois a sobrecarga pode levar a emissões de gases e redução da vida útil da bateria.
Lítio: Essas baterias normalmente têm uma voltagem mais alta por célula (cerca de 4,2 V por célula) e precisam de controle preciso de voltagem para evitar sobrecarga.
Velocidade e eficiência de carregamento:
As baterias de chumbo-ácido carregam mais lentamente e não conseguem lidar com altas correntes de carga com a mesma eficiência que as baterias de lítio.
As baterias de lítio carregam mais rápido e têm maior densidade energética, o que significa que podem fornecer mais energia em um espaço menor, mas exigem sistemas de gerenciamento de carga mais avançados (como BMS) para garantir a segurança.
Conclusão
O carregamento de baterias de lítio em sistemas de armazenamento de energia fotovoltaica requer equipamentos e métodos especializados. O carregamento direto a partir de painéis solares, da rede ou de geradores é ineficiente e potencialmente prejudicial devido à incompatibilidade de tensão e corrente. Em vez disso, dispositivos como inversores, controladores de carga e BMS garantem que as baterias de lítio sejam carregadas de forma eficiente e segura. Além disso, as estratégias de carregamento das baterias de lítio diferem significativamente das baterias de chumbo-ácido, tornando essencial a utilização de equipamento de carregamento adequado para um desempenho e segurança ideais.
