Como escolher o tamanho certo de cabos Tamanho de cabo para sistemas de armazenamento de energia

Selecionar o tamanho correto do cabo é uma etapa crítica no projeto e instalação de sistemas de armazenamento de energia (ESS). O dimensionamento adequado do cabo afeta diretamente a segurança, eficiência, estabilidade de tensão e confiabilidade do sistema a longo prazo. Cabos subdimensionados podem causar superaquecimento, queda excessiva de tensão e perda de energia, enquanto cabos superdimensionados aumentam custos desnecessários do sistema.

Por que o tamanho do cabo é importante em sistemas de armazenamento de energia

Em sistemas de armazenamento de energia de bateria, os cabos transportam altas correntes CC e CA por longos períodos. O dimensionamento correto do cabo garante:

Desempenho estável de carga e descarga a longo prazo

Perda de energia e geração de calor reduzidas

Conformidade com os padrões de segurança elétrica

Operação confiável em sistemas paralelos e de alta potência

Integração mais fácil do sistema com inversores e unidades PCS

Para empreiteiros e instaladores de EPC, orientações claras sobre dimensionamento de cabos também ajudam a reduzir erros de instalação e riscos de manutenção pós-instalação.

Principais fatores que afetam a seleção do tamanho do cabo

Antes de selecionar um tamanho de cabo, os seguintes fatores devem ser avaliados:

1. Nível de tensão do sistema (48V, 96V, 400V, 800V, etc.)

2. Corrente máxima de carga e descarga

3. Comprimento do cabo e distância de instalação

4. Configuração paralela (número de unidades de bateria)

5. Temperatura ambiente e ambiente de instalação

6. Códigos e padrões elétricos locais

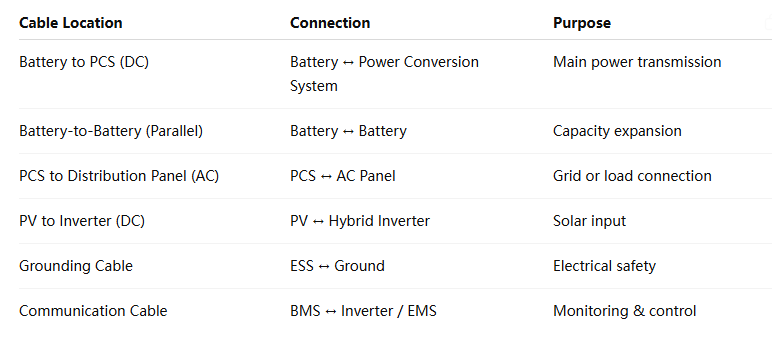

PONTOS DE APLICAÇÃO DE CABOS COMUNS NO ESS

Os sistemas de armazenamento de energia normalmente requerem cabos em vários pontos de conexão importantes:

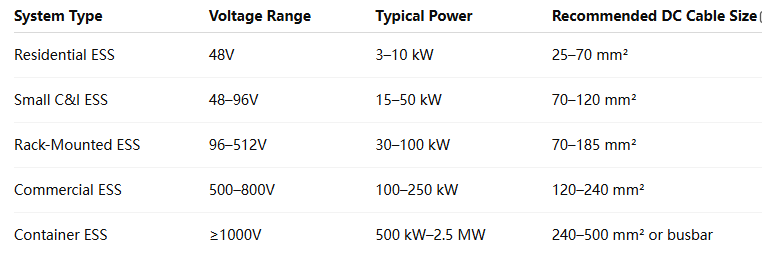

Tamanhos de cabo DC recomendados (bateria para PCS)

Os cabos CC controlam o fluxo de energia central em sistemas de armazenamento de energia. A tabela abaixo mostra as faixas de tamanho de cabo comumente usadas com base no tipo de sistema e na tensão.

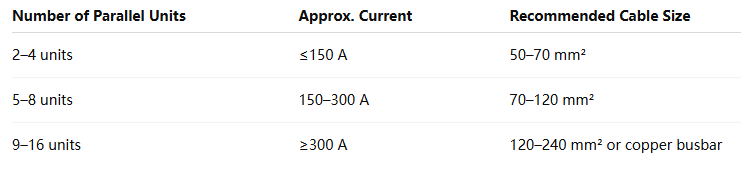

Tamanho do cabo de conexão paralela da bateria

Quando múltiplas unidades de bateria são conectadas em paralelo, a corrente aumenta significativamente. O tamanho do cabo deve ser dimensionado de acordo.

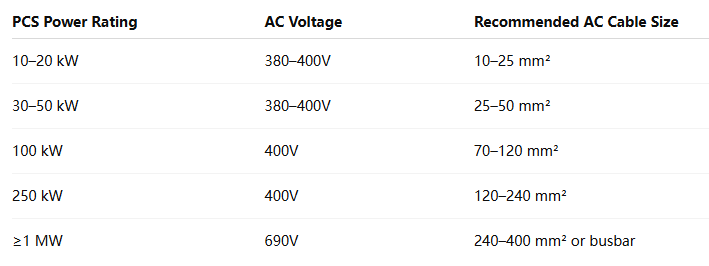

Tamanhos de cabos CA recomendados (PCS para painel de distribuição)

A seleção do cabo CA depende da potência nominal do PCS e da tensão de saída.

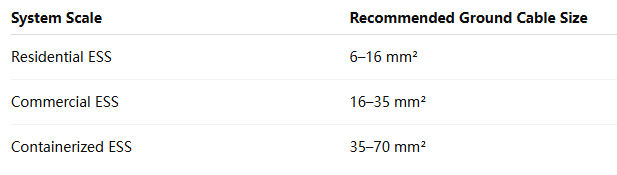

Recomendações de cabos de aterramento

O aterramento adequado é essencial para a segurança e conformidade do ESS.

Melhores práticas para seleção de cabos ESS

Sempre selecione o tamanho do cabo com base na corrente contínua máxima, não na potência nominal

Permitir margem para expansão futura em projetos modulares de ESS

Use cabos de cobre certificados com classificações de isolamento apropriadas

Minimize o comprimento do cabo para reduzir a queda de tensão e a perda de energia

Siga as recomendações do fabricante do inversor e da bateria

Conclusão

Escolher o tamanho certo de cabo para sistemas de armazenamento de energia é essencial para uma operação segura, eficiente e confiável. Ao compreender a tensão do sistema, os requisitos atuais e os cenários de instalação, os EPCs e os instaladores podem melhorar significativamente o desempenho do sistema e reduzir os riscos a longo prazo.

Os fabricantes que fornecem diretrizes claras sobre o tamanho dos cabos ajudam a simplificar a instalação e a melhorar a satisfação do cliente em projetos de ESS residenciais, comerciais e de grande escala.

Para obter mais recursos técnicos, guias de design de sistema e soluções de armazenamento de energia, visite o site oficial da Suness Energy Storage e explore nossa linha completa de baterias de lítio e produtos ESS.
